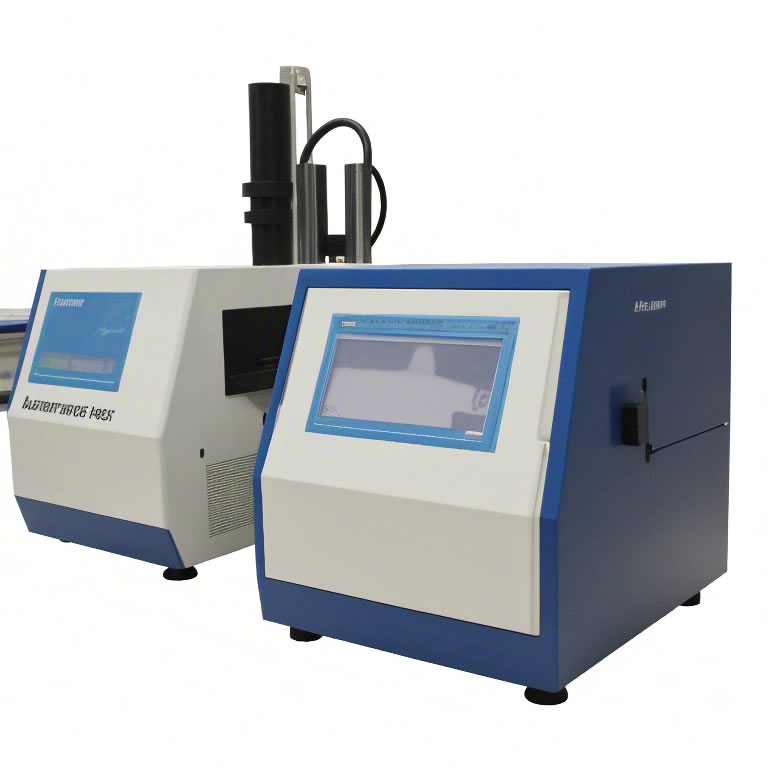

JDB-3大地网接地电阻表检定装置 有源式接地电阻校验仪

JJG366-2004《接地电阻表检定规程》只适用于常用的接地电阻表的检定，不适用于交流电网供电和因特殊要求而制造的接地电阻表的检定。

通量科技（南通）有限公司JDB-3大地网接地电阻表检定装置适用于交流供电的大地网接地电阻表和常用的接地电阻表的检定，接地电阻表的工作电压高达200V，测量上限为100Ω，小至1mΩ。

该装置附有2V-30V等效工频地电压。

主要技术指标

电阻输出范围：0.010Ω-100Ω，小至1mΩ，残余电阻0.01Ω，由x0.01Ω盘的示值1表示，所以x0.01Ω盘起始值是“1”而不是“0”。

模拟接地电阻Re（标准电阻器）：

电阻（Ω）：X10（电流（A）：0.5，准确度（%）：0.2）；

电阻（Ω）：X1（电流（A）：1，准确度（%）：0.2）；

电阻（Ω）：X0.1（电流（A）：1，准确度（%）：0.5）；

电阻（Ω）：X0.01（电流（A）：1，准确度（%）：5.0）；

电阻（Ω）：X0.01（电流（A）：1，准确度（%）：5.0）；

电阻（Ω）：X0.001（电流（A）：1，准确度（%）：20）。

模拟辅助接点电阻Rp，Rc(辅助接地电阻)：准确度（%）：2.0；

检大地网接地电阻表Rc：

电阻（Ω）：50（功率（W）：50）；

电阻（Ω）：100（功率（W）：100）；

电阻（Ω）：200（功率（W）：200）；

电阻（Ω）：500（功率（W）：500）。

检接地电阻表Rc：

电阻（Ω）：0（功率（W）：1）；

电阻（Ω）：500（功率（W）：1）；

电阻（Ω）：1000（功率（W）：1）；

电阻（Ω）：2000（功率（W）：1）；

电阻（Ω）：5000（功率（W）：1）。

模拟辅助接地电阻表Rp：功率（W）：1；准确度（%）：20；

电阻（Ω）：50、100、200、500、1000、2000、5000。

地电压选择开关中的10V，20V，30V是供大地网接地电阻表电压影响试验用。2V和5V是供一般接地电阻表电压影响试验用。

使用环境：温度：20℃±5℃；相对温度：40%～70%RH。

重量：<3.5kg；体积368mmx164mmx110mm。
